这是一个典型的干涉条纹分析实例:

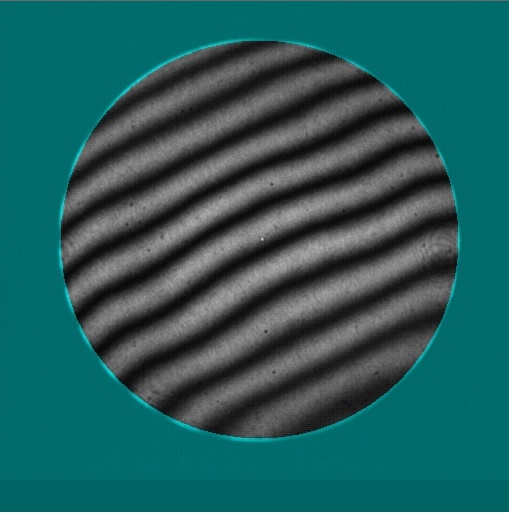

我们使用下面的图片，它可以来自干涉仪的测量或者直接拍摄的照片，格式为 JPG or BMP。

通过打开按钮导入图片

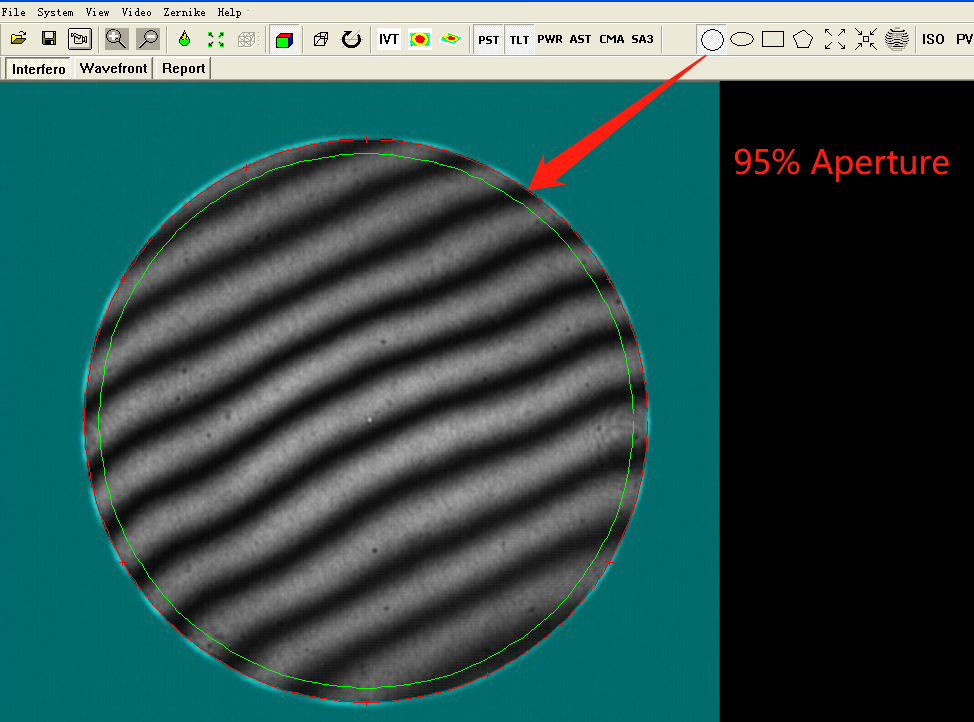

有效的测量孔径是 95%, 如果你想修改这个参数，请参考以下链接

http://www.zernike.com.cn/en/technology/309-how-to-set-the-parameters-in-zernike.html

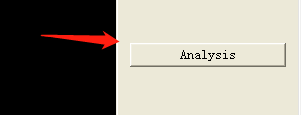

点击分析按钮

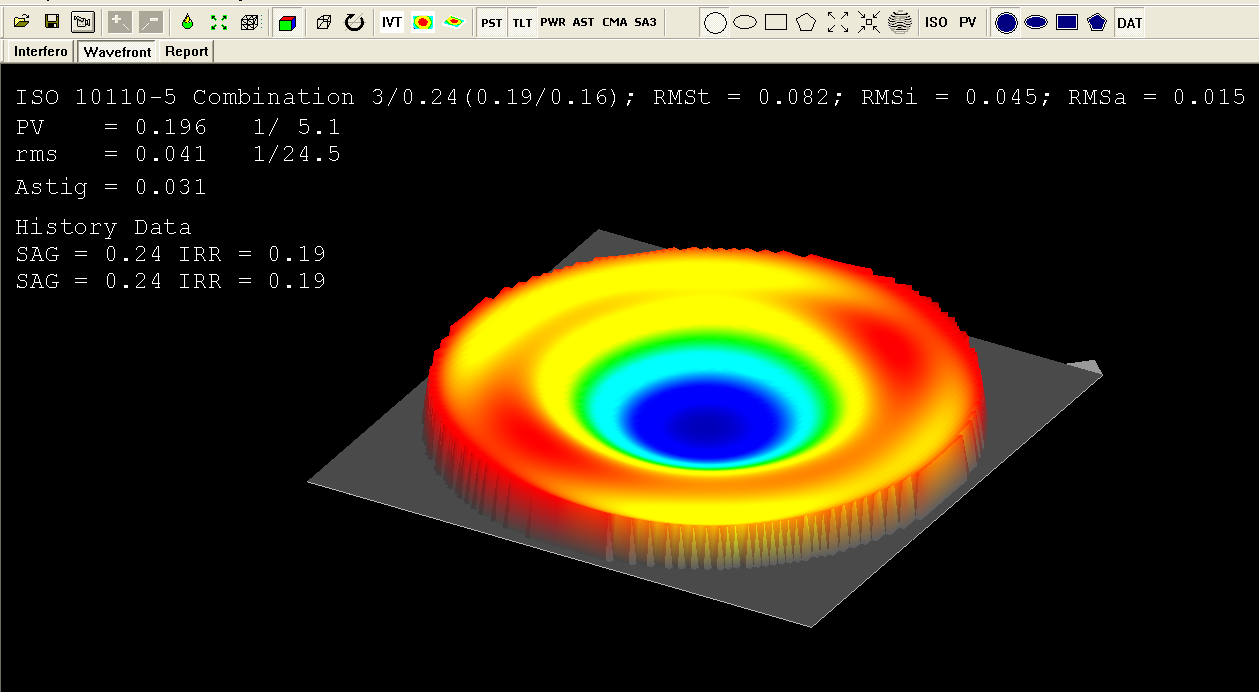

显示页面将会自动切花拿到波面显示，这里你直接可以看到分析的结果

ISO result: 3/ 0.24 / (0.19 / 0.16) 意味着光圈数 N is 0.24 局部光圈  delta N 是 0.19.

PV = 0.196  波面的波峰谷高低差是 0.196 wave.

rms = 0.041 代表面型的均方根.

我们增加了像散 Astig 的直接显示，通过这个数值看到像散对整体系统的贡献是 0.031 wave.

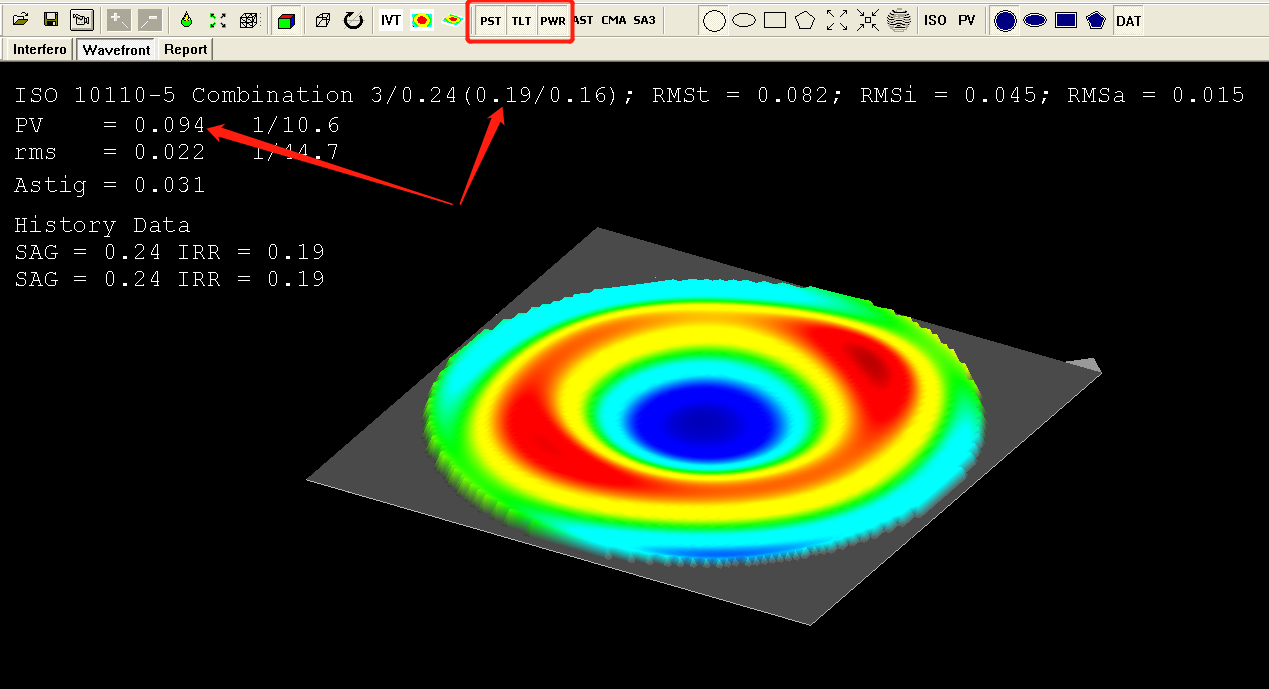

如果你移除了power 选项,PV 将会是局部光圈delta N 的 1/2 ,如果你进行的是球面测量，那么应该去掉 Power .

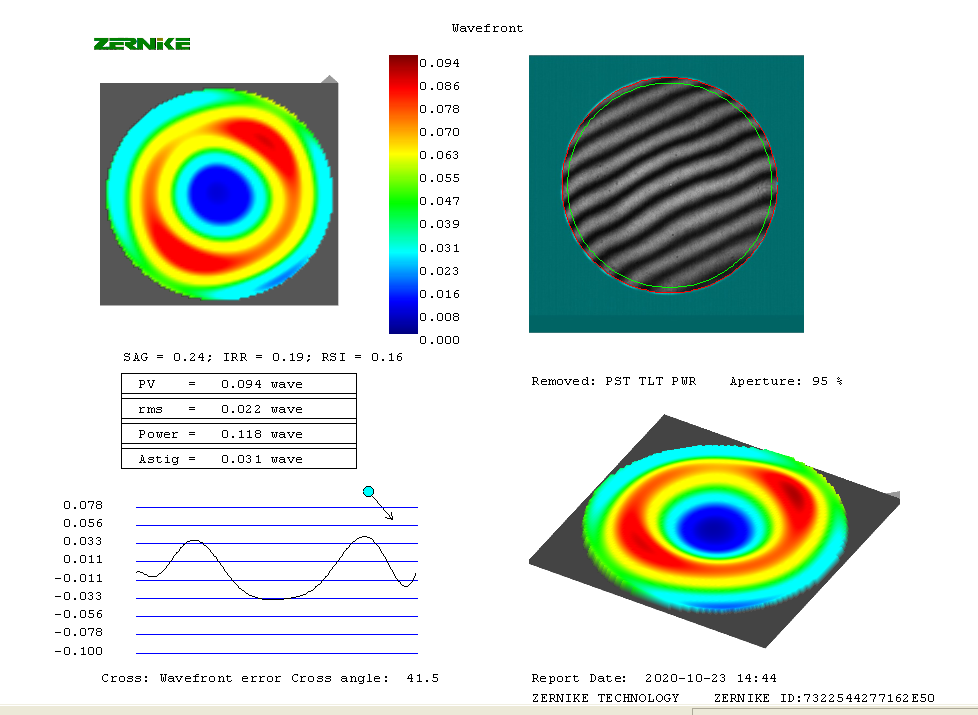

检测报告上，你会看到同样的结果
